Pinion eBike Systeem

Pinion brengt met de MGU unit (Motor.Gearbox.Unit) een innovatief systeem op de markt. Dit systeem combineert een krachtige middenmotor met zeer een duurzaam versnellingsysteem in één unit.

Pinion staat al jaren bekend als fabrikant van high-end versnelling systemen voor fietsen. In tegenstelling tot merken als Rohloff, Enviolo, Shimano waar het versnellingsysteem achteraan in het wiel te vinden is, werkte Pinion een systeem uit dat centraal in de trapas van de fiets zit. De kwaliteit van een Pinion systeem is best te vergelijken met die van een Rohloff naaf.

Alle informatie over het Pinion schakelsysteem: Meer weten →
Een overzicht van de meest voorkomende schakelsystemen: Meer weten →

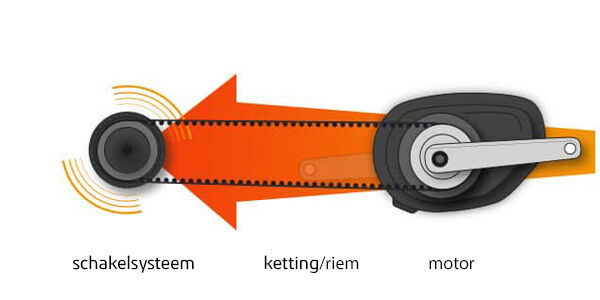

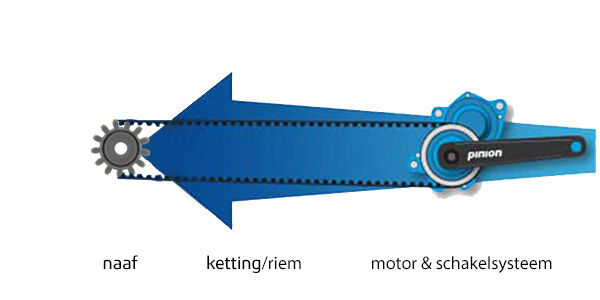

Pinion brengt nu een systeem op de markt waar de motor en het schakelsysteem direct op mekaar verbonden worden. In tegenstelling tot de traditionele middenmotor set-up waar de middenmotor is gekoppeld (via ketting of riem) aan het achterwiel waar, zoals hierboven beschreven, een versnellingsysteem op zit. Dit kan een naafversnelling (Rohloff, Enviolo, Shimano) of derailleursysteem zijn.

Een overzicht:

Shortcuts:

Intro
Motor & schakelsysteem
Display & handbediening
Navigatie
App
Smartphone

Wist je dat?

Het Pinion systeem werd uitgedacht door ingenieurs werkzaam in het Porsche transmissie centrum. Vanuit het idee van een hoogwaardige auto versnellingsunit werd het Pinion systeem voor fietsen ontworpen.

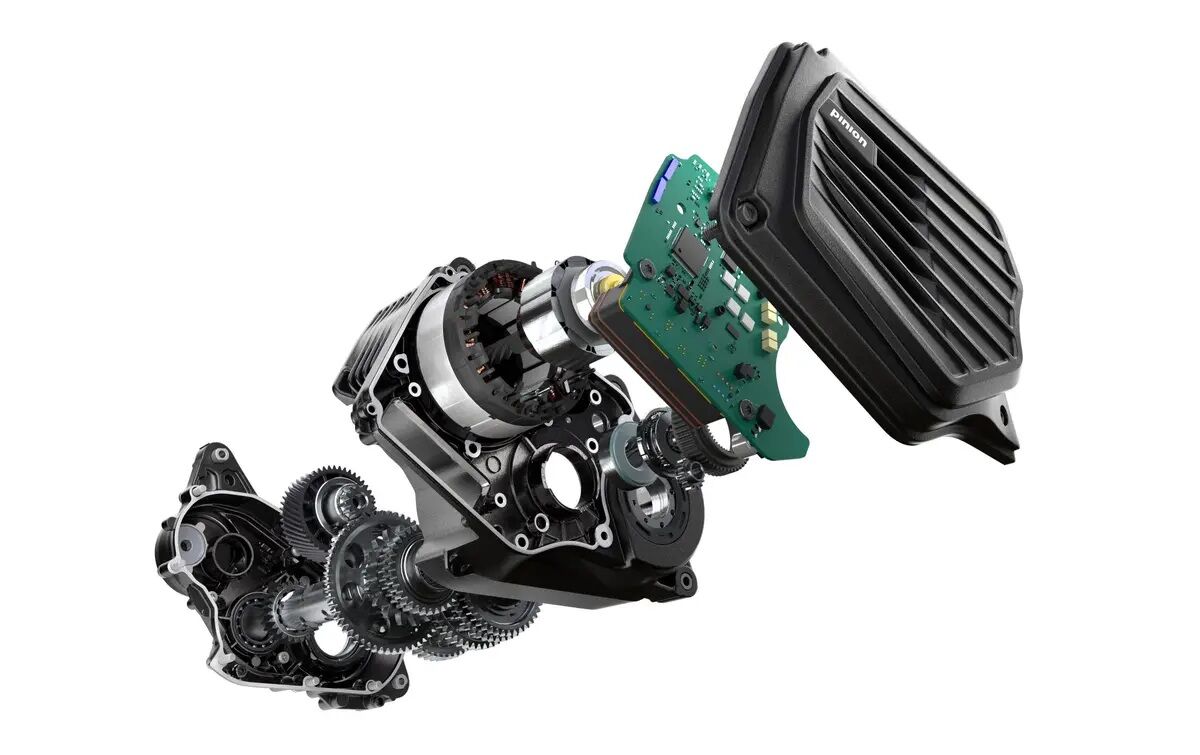

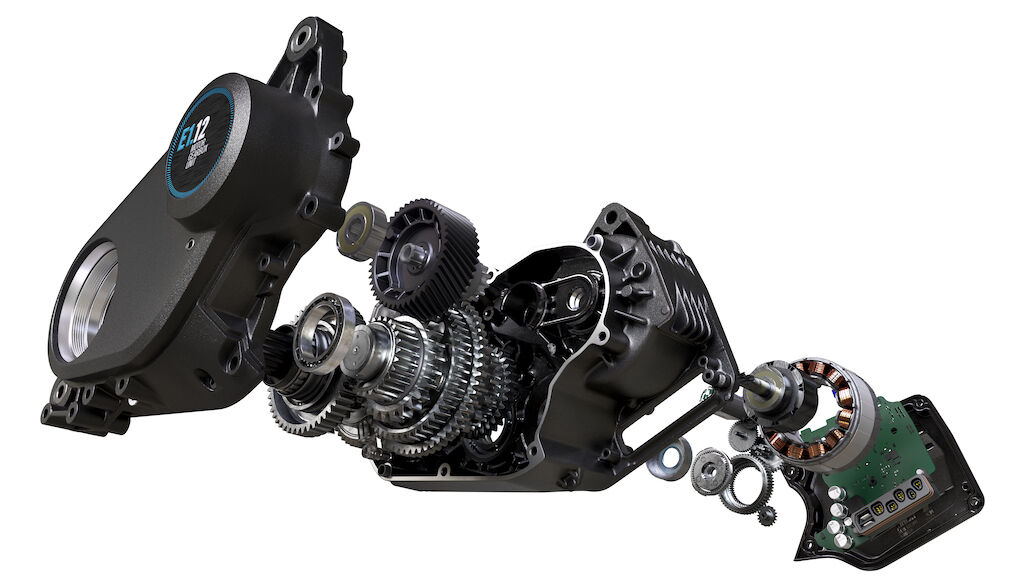

Motor & schakelsysteem

MGU staat voor MOTOR.GEARBOX.UNIT: motor en schakelsysteem in één unit. Doordat beide delen één geheel vormen is alles perfect op elkaar afgestemd. Zowel elektronische als mechanisch.

Specificaties

* Deze middenmotor, in tegenstelling tot andere middenmotoren, belooft voor een gemiddelde rijder haalbare snelheden van 42-45km/h

Functies

Start.Select: wanneer je stopt aan een rood licht zal de MGU automatisch naar een gekozen startversnelling terugschakelen
Pre.Select: wanneer je downhill fiets, vergeet te schakelen en in het 'ijle' zou trappen dan schakelt het systeem automatisch voor je bij
Auto.Shift: automatisch schakelen, selecteer een gewenste cadans (aantal omwentelingen/minuut) dat het systeem moet aanhouden
Auto.Shift.Pro: automatisch schakelen maar je kan ook zelf manueel ingrijpen, systeem herkent dan de nieuwe cadans en houdt deze aan

Voordelen

Door beide gehelen (versnellingsapparaat en motor) samen te voegen tot één geheel kan je beide delen perfect op elkaar afstemmen. De voornaamste andere voordelen zijn hieronder opgelijst:

1. Efficiëntie: versnellingsapparaat direct gemonteerd op de motor zorgt voor een hoge efficiëntie en laag verlies aan vermogen
2. Ruime onderhoudsintervallen: onderhoud van de MGU unit is pas vereist om de 10.000km
3. Schakelen onder belasting: u kan schakelen in elke situatie. Ook bij belasting
4. Snelle schakelreactie: het elektronisch manueel of automatisch schakelen gebeurd enorm vlot en is heel intuitief
5. Hoog schakelbereik:tot 568% voor de 9 versnelling en 600% schakelbereik voor de 12 versnelling versie
6. Afmeting en gewicht: de MGU is even groot en weegt evenveel als een traditionele middenmotor
7. Centraal gewicht: het achterwiel blijft licht, het grootste gewicht zit centraal in de fiets
8. Achterwiel makkelijk uit te nemen: omdat er geen schakelapparaat aan of in het achterwiel zit is het wiel makkelijk uit te nemen
9. Zeer hoog piekvermogen (in lage versnelling): 160Nm koppel op het achterwiel is erg veel

Display & handbediening

De MGU werkt samen met FIT als integratie partner. Het FIT ecosysteem biedt een waaier aan batterijen, control units (display) en apps. Met welke componenten een fiets is uitgerust kiest de fabrikant zelf. De mogelijkheden hiervan vindt u op de productpagina van elk type fiets.

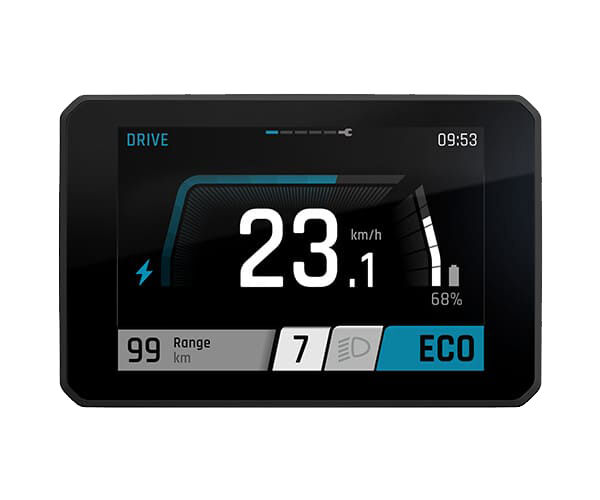

Comfort display

Het grote display is met zijn 3,5'' kleurenscherm bijzonder goed afleesbaar. In combinatie met het bedieningselement zijn dankzij de Bluetooth-connectiviteit naast de standaardfuncties ook extra functies zoals navigatie, hartslagmeting enz. beschikbaar. Touch-input is niet beschikbaar voor dit display.

• Goede leesbaarheid overdag en 's nachts en in alle weersomstandigheden
• Afneembaar display of vaste installatie met bevestigingsschroef
• Krasvast ontspiegeld glass
• Regelbare helderheid
• Verwachte actieradius
• Weergave van vier verschillende ondersteuningsniveaus
• Plug-and-play – eenvoudig te vervangen door andere FIT displays (eenmalige activering in de Maintenance Tool door de gespecialiseerde dealer vereist)
• Calorieverbruik, prestatieweergave, temperatuurweergave, trapfrequentie, hoogtemeter met weergave van hellings- en stijgingspercentage
• Weergave van maximaal twee accu's
• Polsslagaanduiding in combinatie met afzonderlijk verkrijgbare hartslagmeter
• Turn-by-turn navigatie
• Weergave bandenspanning in combinatie met afzonderlijk verkrijgbare FIT bandenspanningssensoren
• Bluetooth-verbinding met het FIT E-Bike System

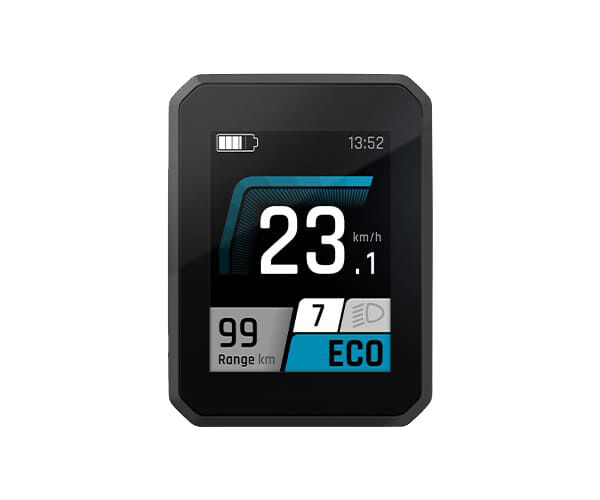

Compact display

Het kleine display is met zijn 2'' kleurenscherm bijzonder handzaam. Gebruik het FIT display vast gemonteerd of als plug-and-play variant (eenmalige activering in de Maintenance Tool vereist). Het FIT Display Compact heeft dezelfde functies als zijn grotere tegenhanger. Touch-input is niet beschikbaar voor dit display.

• Goede afleesbaarheid overdag en 's nachts en bij elk weertype (ook met een polariserende zonnebril)
• Krasvast ontspiegeld glass Regelbare helderheid
• Verwachte actieradius
• Weergave van vier verschillende ondersteuningsniveaus
• Plug-and-play – eenvoudig te vervangen door andere FIT displays (eenmalige activering in de Maintenance Tool door de gespecialiseerde dealer vereist)
• Calorieverbruik, prestatieweergave, temperatuurweergave, trapfrequentie, hoogtemeter met weergave van hellings- en stijgingspercentage
• Weergave van maximaal twee accu's
• Polsslagaanduiding in combinatie met afzonderlijk verkrijgbare hartslagmeter
• Turn-by-turn navigatie
• Weergave bandenspanning in combinatie met afzonderlijk verkrijgbare FIT bandenspanningssensoren
• Bluetooth-verbinding met het FIT E-Bike System

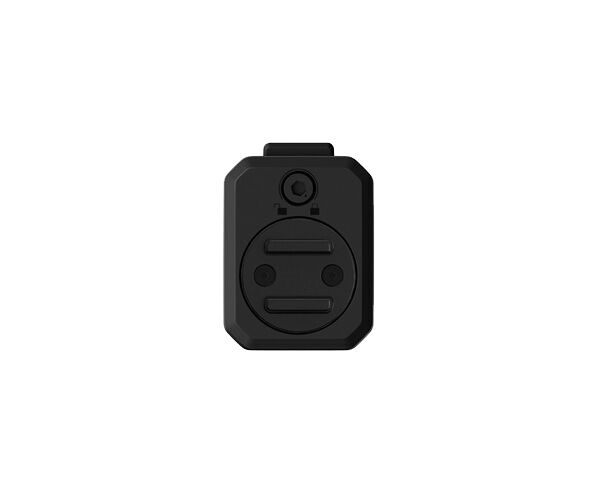

Multi-adapter

Met de Multi-adapter breidt u het compacte Remote display uit met uw smartphone (met SP-connect hoesje) of ander type fietscomputer. Met de smartphone kan u de FIT app openen en fungeert de smartphone als display waarop alle functies worden gebundeld: intelligente navigatie met live weerberichten, fitnessdata en nog veel meer. Tegelijkertijd kunnen andere diensten en apps worden aangestuurd, bijvoorbeeld voor het afspelen van muziek. Via de USB-C-oplaadaansluiting kunt u uw smartphone tijdens het fietsen opladen.

Remote basic

Dankzij de ergonomische FIT Remote Basic kun je de FIT displays eenvoudig en veilig bedienen, ook tijdens het fietsen. De toetsen met led-achtergrondverlichting en trilfunctie maken een optimale bediening mogelijk, zelfs met handschoenen aan en in het donker.

• Ergonomisch design voor intuïtieve bediening
• Bluetooth-verbinding met het FIT systeem
• Loopondersteuning / Boost-functie: Met de «Boost-functie» is het mogelijk om kortstondig het maximale vermogen op te roepen
• Toetsen met led-achtergrondverlichting en trilfunctie
• In combinatie met FIT Display Comfort, FIT Display Compact of met de smartphone te gebruiken via de FIT E-Bike Control app

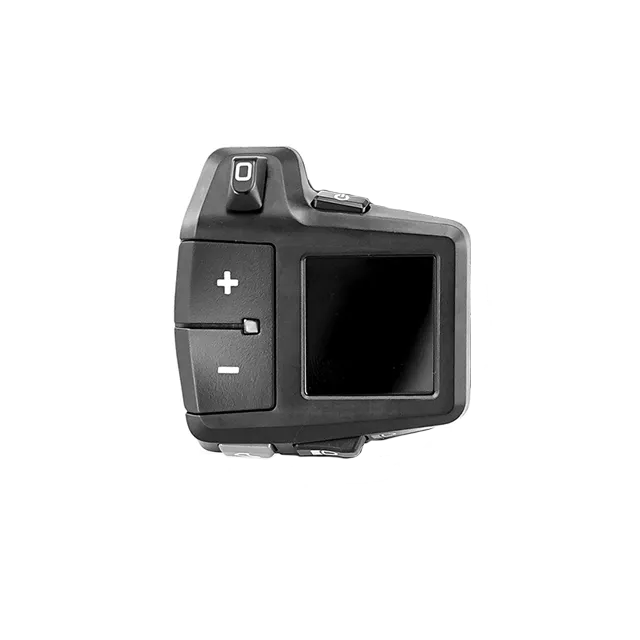

Remote

• All-in-one oplossing
• Uitstekende afleesbaarheid (ook met gepolariseerde zonnebrillen)
• Ergonomisch design
• Bluetooth-verbinding met het FIT E-Bike System
• Loopondersteuning/Boost-functie: Met de "Boost-functie" is het mogelijk om kortstondig het maximale vermogen op te roepen. Boost-video bekijken
• Toetsen met led-achtergrondverlichting
• Trilfunctie
• Zelfde displayfuncties mogelijk als bij FIT Display Compact en FIT Display Comfort
• Kan worden gebruikt in combinatie met de smartphone via de App E-Bike Control
• Compatibel met Komoot

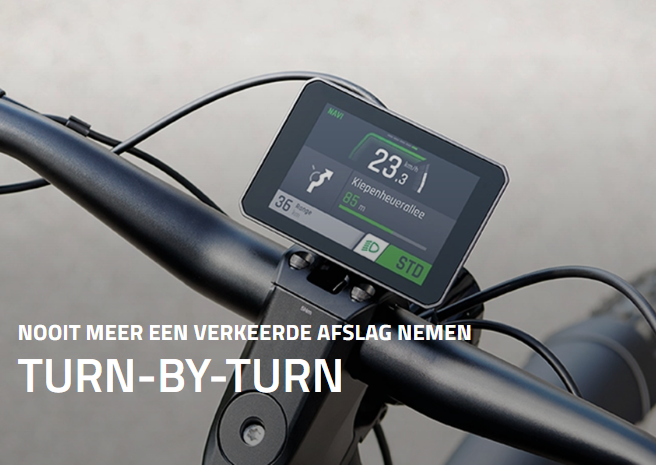

Navigatie

Nooit meer een verkeerde afslag: met de geïntegreerde navigatie heb je zowel op het display als op je smartphone altijd een overzicht van je route en de actuele rit- en conditiegegevens van je e-bike.

Jouw voordelen:

• Planning van routes met meerdere waypoints/tussenbestemmingen («Via’s»)
• Weergave van pijl en afstand voor elke afslag
• Weergave van straatnamen voor een betere oriëntatie
• Afstand en geschatte gemiddelde tijd tot bestemming
• Nieuwe routeberekening als je een afslag mist
• Navigatiefunctie van Mapbox, kaartmateriaal van OpenStreetMap
• Routebeschrijving met spraakondersteuning
• Geplande routes als favoriet markeren en oproepen
• Waarschuwingssymbool voor routes waarvoor de accu onvoldoende is in het gekozen ondersteuningsniveau

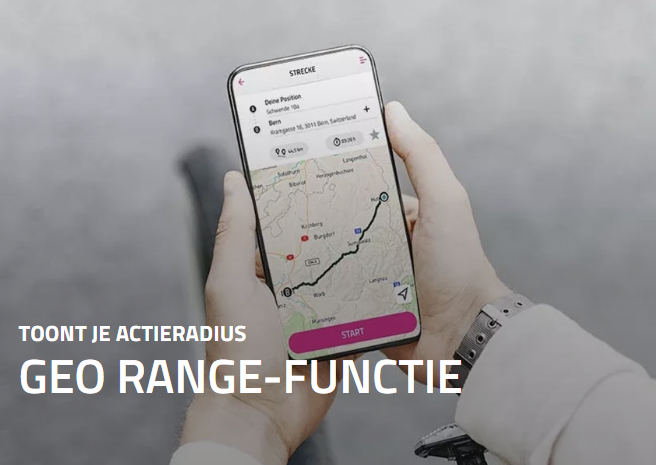

Geo Range

Met de Geo Range-functie kun je vóór de tocht inschatten of de accu voldoende is voor de geplande route, of dat je moet zorgen voor een laadstation onderweg of voor extra accucapaciteit (range-extender).

Komoot

Wil je een route volgen vanuit Komoot? Geen probleem. De navigatie van een Komoot-tocht lijkt sterk op de normale navigatie van FIT, zowel op het display als op de smartphone.

App

De FIT-app is vrij verkrijgbaar in de App Store of Google Play Store en maakt de digitale verbinding tussen fiets en smartphone mogelijk. De applicatie laat toe de e-bike aan te passen naar persoonlijke voorkeuren:kracht output, maximaal koppel, Smart.Shift functies, ...

Zoals hierboven beschreven biedt de app functies als: navigatie, drive screen (met smartphone) maar er zijn nog mogelijkheden:

Vergrendel uw e-bike
Er zijn verschillende mogelijkheden om je fiets op slot te zetten - met je smartphone, je display of de E-Bike key.

Hartslag meter
Verbind een hartslag meter en volg je gegevens op het scherm.

Vind mijn e-bike
Elke fiets is voorzien van een tracker. Voeg de fiets toe in de app en traceer de locatie van je e-bike.

Bandenspanning
De bandenspanningssensoren van FIT bewaken de spanning van de banden van je e-bike. Nadat je ze op de app hebt aangesloten, zie je de huidige bandenspanning wanneer je gaat rijden.

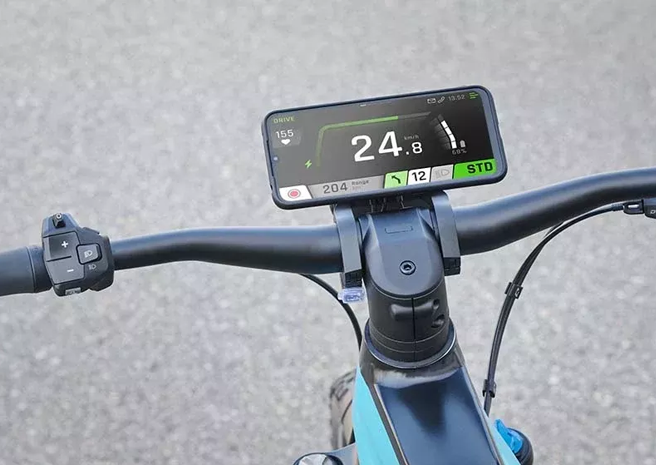

Smartphone

Alles in beeld – ook met je smartphone. Het FIT Drive Screen toont alle informatie die ook op het overzichtelijke FIT Display Comfort en FIT Display Compact zichtbaar is. Bovendien worden navigatiegegevens niet alleen in cijfers weergegeven, maar ook als kaartweergave voor een nog beter overzicht.

Opmerking: Het FIT Drive Screen kan alleen bij pedelecs (e-bikes tot 25 km/h) het FIT display vervangen. Bij s-pedelecs (e-bikes tot 45 km/h) is volgens de voorschriften een FIT display (Remote Display, Display Compact/Comfort) vereist.
